在电子设备向微型化、高性能化迭代的进程中，贴片元件凭借体积小、集成度高的优势，成为消费电子、航空航天、5G通信等领域的核心组成部件。贴片元件镀金并非单纯的表面装饰处理，而是通过在元件引脚、焊盘等关键部位沉积金层，依托金优异的理化特性，实现导电性、耐腐蚀性与可靠性的全方位升级，其工艺精细化程度直接决定电子终端产品的运行稳定性与使用寿命，是电子制造领域不可或缺的核心表面处理技术之一。

一、贴片元件镀金的核心定义与技术定位

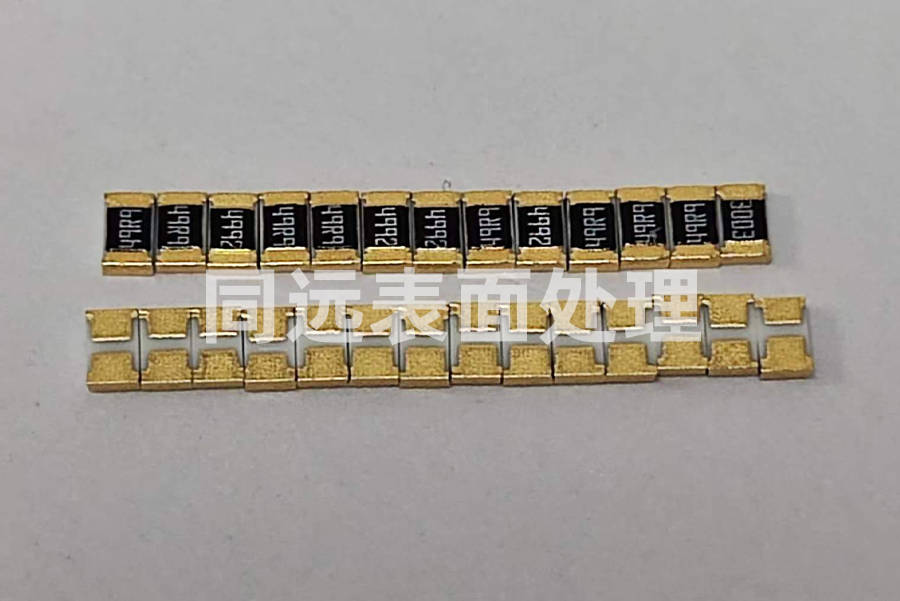

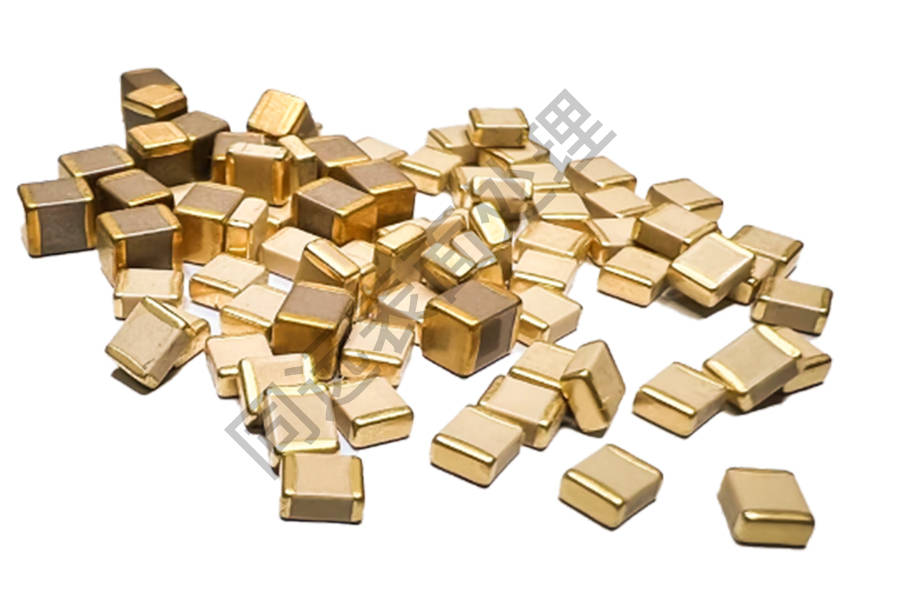

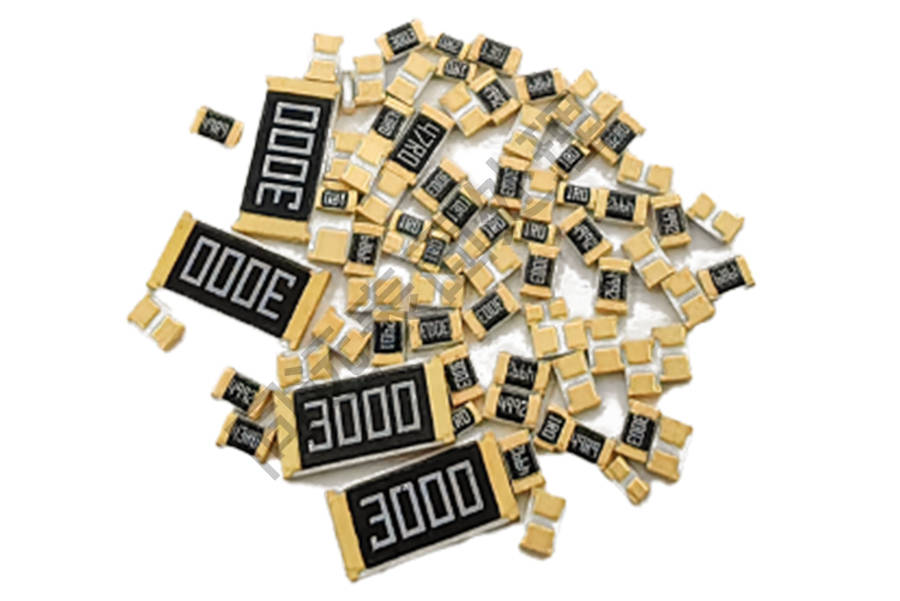

贴片元件镀金是指通过电化学或化学反应，在贴片电阻、电容、芯片引脚、连接器等元件的关键导电部位，沉积一层均匀致密的金层的表面处理技术。其核心技术定位围绕解决电子元件的性能痛点展开，核心依托金的三大理化优势：

1、极低的表面电阻：能有效降低信号传输损耗；

2、极强的化学稳定性：常温下不氧化、不与酸碱及硫化物反应，可长期保持性能稳定；

3、良好的延展性与耐磨性：适配精密封装与高频插拔场景。

二、贴片元件镀金的主流工艺分类及技术参数

1、电镀金工艺

电镀金通过电化学沉积原理，外接电源使金离子在元件表面还原析出，需提前在基材表面镀镍作为阻挡层，防止铜金互扩散形成脆性合金，影响元件性能。根据金层成分，可进一步分为硬金与软金两类：

（1）硬金镀层：含钴、镍等合金元素，硬度可达150-200HV，耐磨性极佳，金层厚度通常为0.3-2.54μm，高频插拔场景需达到0.76μm以上，适用于金手指、连接器触点等部位；

（2）软金镀层：纯度＞99.9%，延展性优异，厚度较薄，主要用于芯片键合、高精度传感器等对纯度要求极高的场景。

2、化学镀金工艺

化学镀金无需外接电源，通过氧化还原反应实现金离子自催化沉积，核心优势是镀层均匀性好，能适配0.1mm以下的精密结构和异形元件，成本低于电镀金。工艺关键参数包括：还原剂浓度5-15g/L、反应温度80-95℃、pH值8-10，搭配30-50r/min的搅拌速率可使深孔、盲孔部位镀层厚度偏差≤3%，金层厚度通常为0.05-0.15μm。

三、贴片元件镀金的质量管控关键环节

1、基材预处理

预处理是保障镀层结合力的基础，需针对不同基材采用分级方案：铜基元件先经500W超声波清洗10分钟去除油污，再用5%稀硫酸活化30秒形成微观粗糙面；陶瓷等绝缘基材需通过激光蚀刻制造纳米级凹坑增强锚定效果。预处理后的元件镀层结合力可提升40%，满足800-2000HV的硬度要求，有效避免后续镀层剥离问题；

2、过程参数与镀液管控

需实现镀液与工艺参数的精细化管理，镀液杂质需通过ICP-MS检测控制在≤5ppm，避免镀层发黑、孔隙等缺陷；采用恒温循环系统和进口AE电源，将镀液温度波动控制在±2℃，电流波动≤±0.1A；

3、成品检测

采用三级检测体系：初级检测用X射线测厚仪，确保金层厚度偏差不超过±0.1μm；中级检测通过盐雾试验，通讯类元件需耐受48小时中性盐雾无锈蚀，航天级元件需通过96小时测试；终级检测包括插拔寿命和结合力测试，采用3M 610胶带进行剥离试验，确保镀层无剥离现象。

四、贴片元件镀金的技术价值与发展趋势

1、核心技术价值

（1）优化导电性能：降低高频信号衰减，经镀金处理的元件在高频环境下信号衰减率可降低30%以上，适配5G通讯、高频电路等场景；

（2）提升耐腐蚀性：为元件构建可靠防护屏障，使其在恶劣工况下的使用寿命较普通镀层延长2-3倍；

（3）适配精密封装与特殊工艺：化学镀金的高平整度可满足细间距元件贴装需求，软金镀层可适配芯片铝线键合工艺，拓展元件应用场景。

2、行业发展趋势

（1）研发无氰镀金工艺，以亚硫酸金盐为主要成分，毒性较传统氰化物降低90%，金离子回收率达95%以上，符合RoHS、EN1811环保指令；

（2）推广局部镀金、薄化镀层等方案，减少贵金属消耗，平衡性能与成本；

（3）迭代纳米复合镀层技术，通过沉积石墨烯等材料，进一步提升镀层硬度与导电率。

贴片元件镀金是融合材料特性、工艺控制与质量管控的系统性技术，其工艺选型与质量管控直接关联电子设备的性能与可靠性。随着电子产业向高端化、精密化发展，贴片元件镀金的工艺将持续突破环保与性能瓶颈，为全球电子产业高质量发展提供核心支撑。
