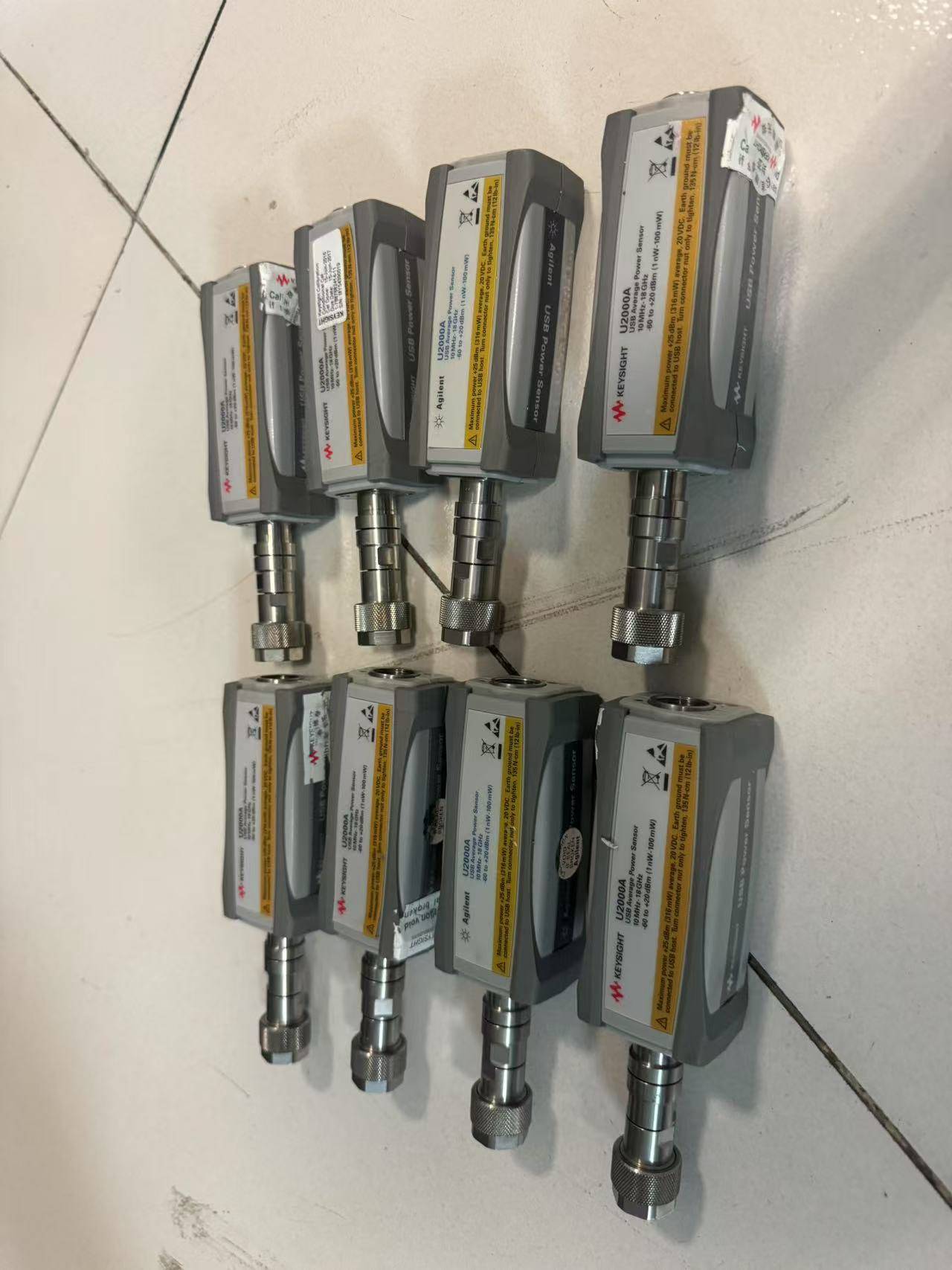

U2022XA是是德科技（Keysight，前身为安捷伦）生产的USB功率传感器，用于峰值功率和平均功率测量。1 该传感器通过USB连接至计算机，内置BenchVue软件，无需独立功率计即可执行功率测量，适用于航空航天、国防、无线通信（如LTE、WLAN）等领域的高频信号分析。12

其核心规格包括50 MHz至40 GHz的频率范围，动态范围达-30至+20 dBm（峰值/门控模式）和-45至20 dBm（平均模式），支持30 MHz视频带宽及80 MSa/s采样率，可实现快速、准确的RMS功率测量。12 传感器具备内部归零和校准功能，测量速度高达25,000读数/秒，并兼容外部触发信号。

U2022XA功率计是安捷伦（现是德科技）推出的USB功率传感器，主要用于射频信号功率测量，支持峰值/平均功率检测及脉冲分析。以下是其核心keysight u2022xa功率计探头是德u2022xa使用方法：

连接与软件安装

通过USB接口将传感器连接到PC，安装配套的N1918A功率分析管理器软件。该软件支持复杂脉冲分析和标准功率测量功能。

外部触发设置

传感器支持外部触发信号输入/输出，通过标配的BNC至SMB电缆连接信号源或被测设备，实现精准测量控制。

测量操作

动态范围：峰值模式：-30至+20 dBm；平均模式：-45至20 dBm

视频带宽：30 MHz，采样率80 MSa/s

测量速度：高可达25,000读数/秒

BenchVue集成

内置BenchVue许可证（BV0007B），无需额外编程即可通过PC执行测试序列和数据分析，简化操作流程

8481A，8482A，8483A，8485A，8487A，8481B，8482B,8481H,8482H,8481D,8485D,8487D,E4412A,E4413A,E9300A,E9300B,E9300H,E9301A,E9301B,E9301H,E9304A,E9321A,E9322A,E9325A,E9326A,E9327A,N1921A,N1922A,N1923A,N1924A,N8481A,N8482A,N8485A,N8487A,N8488A,N8489A,N8486AQ,N8486AR,N8481B,N8482B,N8481H,N8482H,U8481A,U8485A,U8487A,U8488A,U8489A,U2000A,U2001A,U2002A,U2004A,U2000B,U2001B,U2000H,U2001H,U2002H,U2021XA,U2022XA,U2041XA,U2042XA,U2043XA,U2044XA,U2033XA,U2049XA,U2053XA,U2063XA,U2054XA,U2064XA,U2055XA,U2065XA。U2051XA,U2052XA,U2061XA,U2062XA.

N8480功率传感器：

N8481A 热电偶功率传感器 ，宽频率范围：10 MHz 至 18 GHz ， 宽动态范围：-35 dBm 至 +20 dBm

N8482A 热电偶功率传感器 ，宽频率范围：100 kHz 至 6 GHz ， 宽动态范围：-35 dBm 至 +20 dBm

N8485A 热电偶功率传感器 ，宽频率范围：10 MHz 至 26.5 GHz，宽动态范围：-35 dBm 至 +20 dBm

N8487A 热电偶功率传感器 ，宽频率范围：50 MHz 至 50 GHz ，宽动态范围：-35 dBm 至 +20 dBm

N8488A 热电偶功率传感器 ，宽频率范围：10 MHz 至 67 GHz ，宽动态范围：-35 dBm 至 +20 dBm

N8489A 热电偶功率传感器 ，宽频率范围：10 MHz 至 50 GHz ，宽动态范围：-35 dBm 至 +20 dBm

N8486AQ热电偶功率传感器 ，宽频率范围：33 GHz 至 50 GHz ， 宽动态范围：-35 dBm 至 +20 dBm

N8486AR 热电偶功率传感器，宽频率范围：26.5 GHz 至 40 GHz ，宽动态范围：-35 dBm 至 +20 dBm

N8481B 热电偶功率传感器 ，宽频率范围：10 MHz 至 18 GHz ， 宽动态范围：-5 dBm 至 +44 dBm

N8482B 热电偶功率传感器 ，宽频率范围：100 kHz 至 6 GHz ， 宽动态范围：-5 dBm 至 +44 dBm

N8481H 热电偶功率传感器 ，宽频率范围：10 MHz 至 18 GHz ， 宽动态范围：-15 dBm 至 +35 dBm

N8482H 热电偶功率传感器 ，宽频率范围：100 kHz 至 6 GHz ， 宽动态范围：-15 dBm 至 +35 dBm

U8480 系列功率传感器：

U8481A USB 热电偶功率传感器 , 频率范围是直流/10MHz ～ 18 GHz,宽动态范围：-35 dBm ～ +20 dBm

U8485A USB 热电偶功率传感器 , 频率范围是直流/10MHz ～ 33 GHz,宽动态范围：-35 dBm ～ +20 dBm

U8487A USB 热电偶功率传感器 , 频率范围：10 MHz ～ 50 GHz,宽动态范围：-35 dBm 至 +20 dBm

U8488A USB 热电偶功率传感器 , 频率范围是直流/10MHz ～ 67 GHz,宽动态范围：-35 dBm ～ +20 dBm

U8489A USB 热电偶功率传感器 , 超宽频率范围：直流至 120 GHz,宽动态范围：-35 dBm ～ +20 dBm

U2000 系列功率传感器:

U2000A USB功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-60 至 +20 dBm）

U2001A USB功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-60 至 +20 dBm）

U2002A USB功率传感器，宽频率范围，50 MHz 至 24 GHz 宽动态范围（-60 至 +20 dBm）

U2004A USB功率传感器，宽频率范围， 9 KHz 至 6 GHz 宽动态范围（-60 至 +20 dBm）

U2000B USB功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-30 至 +44 dBm）

U2001B USB功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-30 至 +44 dBm）

U2000H USB功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-50 至 +30 dBm）

U2001H USB功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-50 至 +30 dBm）

U2002H USB功率传感器，宽频率范围，50 MHz 至 24 GHz 宽动态范围（-50 至 +30 dBm）

U2020X系列功率传感器：

U2021XA USB峰值和平均功率传感器，宽频率范围，50 MHz 至 18 GHz

宽动态范围：-30 至 +20 dBm（峰值/选通)；-45 dBm 至 20 dBm（仅平均值模式）

U2022XA USB峰值和平均功率传感器，宽频率范围，50 MHz 至 40 GHz

宽动态范围：-30 至 +20 dBm（峰值/选通)；-45 dBm 至 20 dBm（仅平均值模式）

U2040X系列功率传感器:

U2041XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-70 至 +26 dBm）N-Tpye

U2042XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-70 至 +26 dBm）N-Tpye

U2043XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-70 至 +26 dBm）N-Tpye

U2044XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-70 至 +26 dBm）N-Tpye

U2049XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 33 GHz 宽动态范围（-70 至 +20 dBm）3.5mm

U2050XA系列功率传感器：

U2051XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-70 至 +26 dBm）

U2052XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-70 至 +26 dBm）

U2053XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 33 GHz 宽动态范围（-70 至 +26 dBm）3.5mm

U2054XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 40 GHz 宽动态范围（-70 至 +26 dBm）2.92mm

U2055XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 50 GHz 宽动态范围（-70 至 +26 dBm）2.4mm

U2060XA系列功率探头：

U2061XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 6 GHz 宽动态范围（-70 至 +26 dBm）

U2062XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 18 GHz 宽动态范围（-70 至 +26 dBm）

U2063XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 33 GHz 宽动态范围（-70 至 +26 dBm）3.5mm

U2064XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 40 GHz 宽动态范围（-70 至 +26 dBm）2.92mm

U2065XA USB峰值和平均功率传感器，宽频率范围，10 MHz 至 50 、53GHz 宽动态范围（-70 至 +26 dBm）2.4mm
